THOK分箱系統

系統介紹

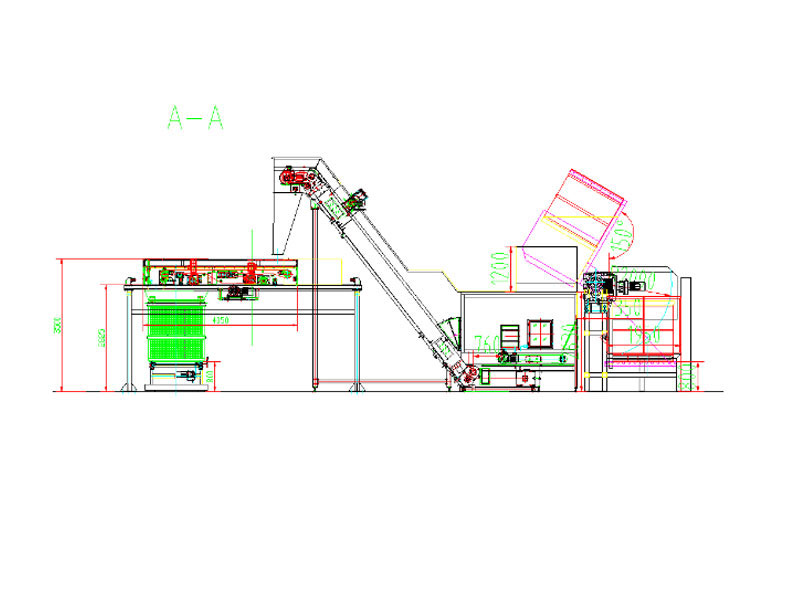

分箱系統主要有翻箱機、喂料機、裝箱機、稱重系統等設備組成。

裝箱機：單向布料車只進行單向裝箱布料。單向布料車由兩臺獨立的布料機組成，即皮帶輸送機A和皮帶輸送機B，通過其中一臺布料車的將來料均勻的布在裝箱布料機上，再由裝箱布料機將來料均勻的布料裝箱，并實現定量裝箱。

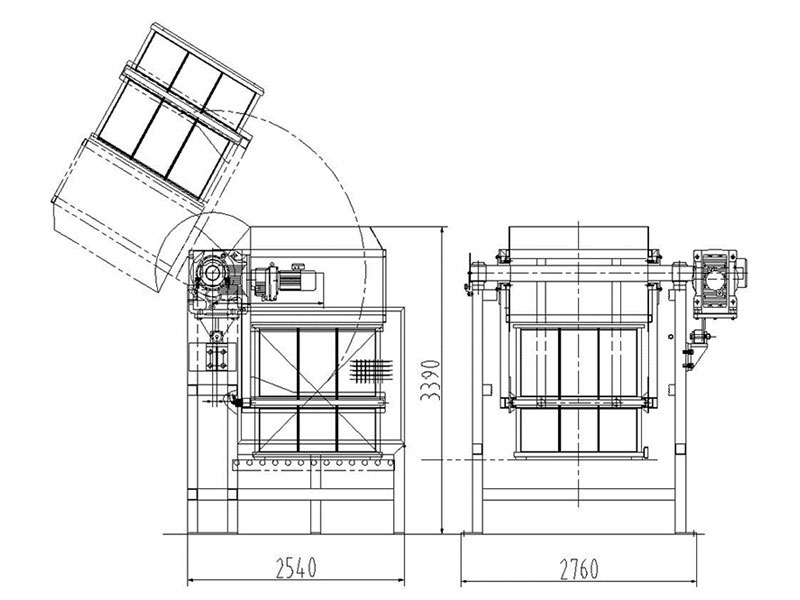

翻箱機：主要功能是將前序設備輸送機輸送過來的裝滿煙葉的煙箱通過安裝在機架上的接近開關識別后，由電機帶動翻轉架，繞翻轉軸旋轉150o，將煙箱中的煙葉倒入后序設備物料提升機煙箱中，實現對煙葉的過渡輸送。

工作原理

安裝在翻箱機機架前面的接近開關檢測到煙箱輸送機輸送過來的煙箱到達翻箱機工位后，此時低轉速、較高輸出扭矩的多級減速電機直接驅動翻箱體旋轉，當煙箱旋轉150 o的角度后（煙葉已倒入到后序設備物料提升機煙箱中），安裝在旋轉軸上的接近開關檢測到距離，減速電機反轉，當安裝在旋轉軸上的另一組接近開關檢測到距離后，電機停止運動，煙箱回到輸送機上，將煙箱向另一個方向輸送出去，翻箱機動作完成。由翻轉機構、機架、驅動機構、控制系統組成。
