THOK垂直式升降機

產品介紹

垂直升降機多為雙鏈臺板升降模式，即根據一定的鏈條纏繞方式，實現箱體在臺板上的垂直提升或下降；該方式占地少，可實現跨樓層高度的箱體垂直升降。

主要結構：由機體、傳動機構、鏈條卷繞機構、升降貨臺、電氣控制系統、安全保護裝置、提升機信號系統、升降系統、和裝載附屬設備組成。有連續式和往復式的輸送方式，輸送量大，提升高度高，運行平穩可靠，適用范圍廣，主要用于生產流水線高度差之間貨物運送，往復式物料提升機根據進出口輸送方向可分為：Z型、C型、E型等。

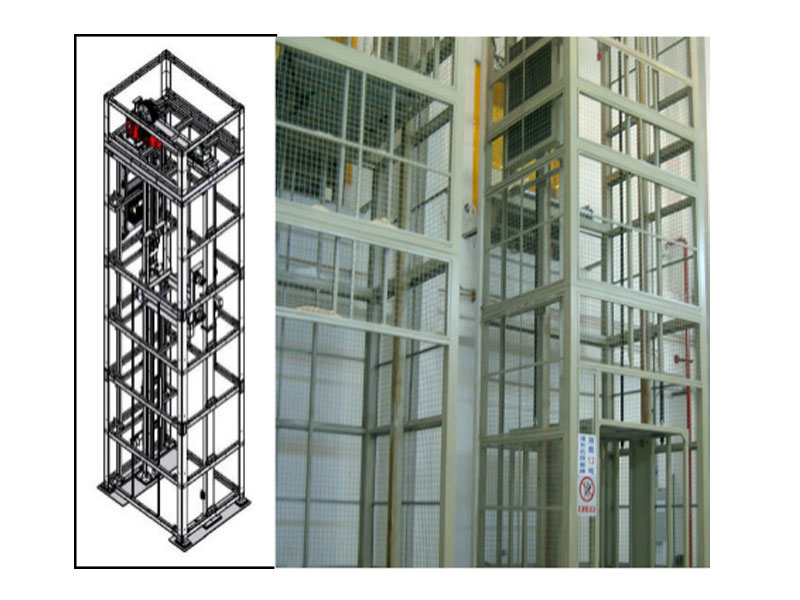

• 機體：升降機為四立柱框架，外圍有防護裝置。
• 升降貨臺：升降貨臺是提升物料平臺，靠提升裝置與升降臺連接，并采用導向滾輪和導軌導向，提升鏈條的另一端與平衡配重塊連接，平衡配重塊的設計，選用提升馬達時可以采用更小功率，節約能源。
• 輸送機：升降貨臺上安裝有輸送裝置。

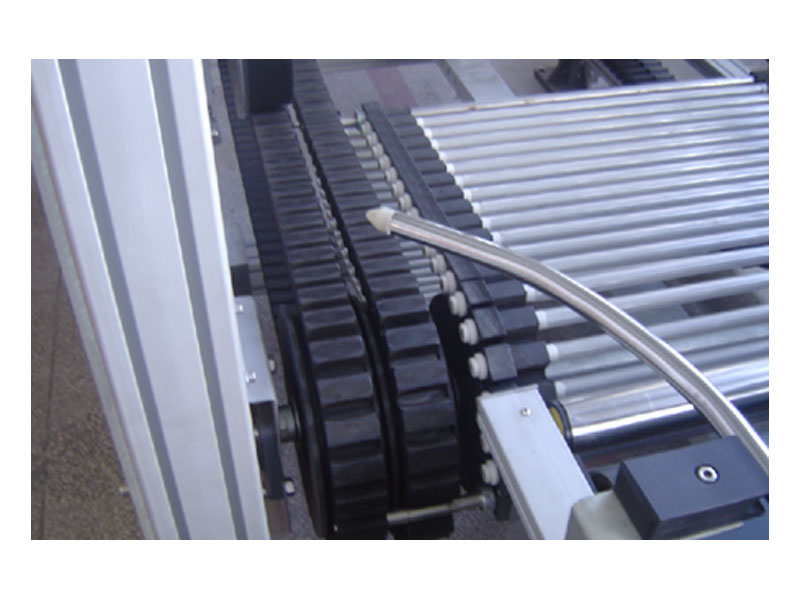

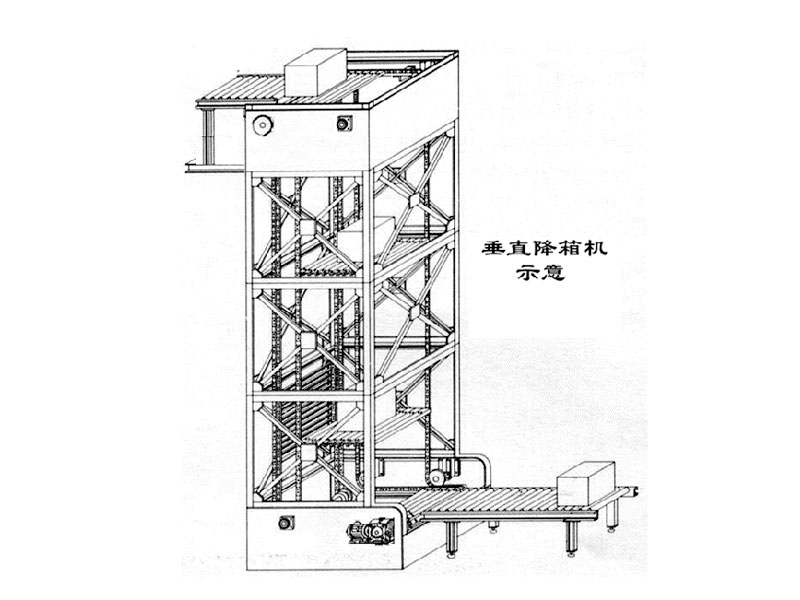

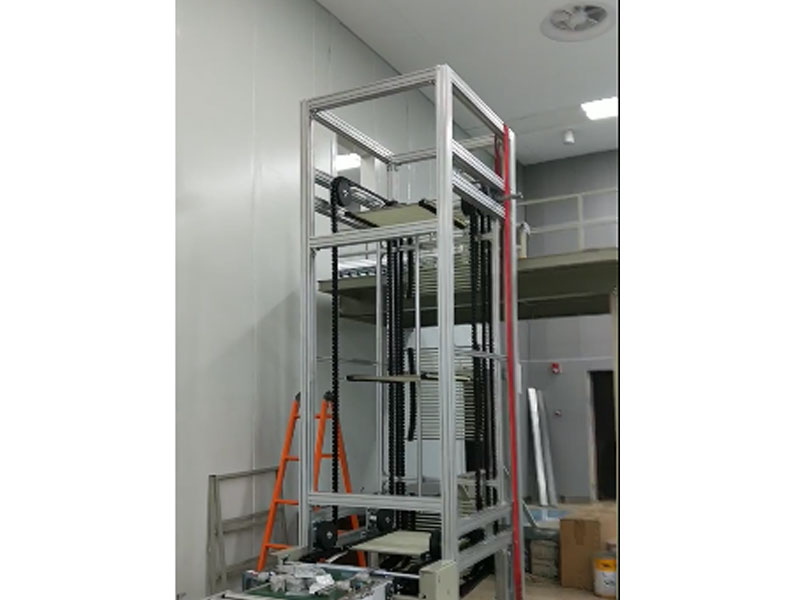

垂直升降機采用鋼骨架鋁型材復合結構，采用四條傳動鏈傳動，四條傳動鏈由同一動力源（減速電機）驅動，因此工作時四條鏈?zhǔn)冀K是同步運行的。垂直降箱機柔性臺板的前面兩個支角點就安裝在兩條外鏈上，而柔性臺板的后面兩個支角點則安裝在兩條內鏈上，通過折向輪實現內外、鏈條不同的卷繞方式，使柔性臺板在工作的上升（或下降）行程保持在水平面上，而在回轉的下降（或上升）行程則保持在垂直面上，柔性臺板本身通過單面彎曲鏈條作為聯接支承，以確保柔性臺板在工作行程中支撐面不會向下彎曲，從而保證輸送物進入臺板后能平穩地垂直上升（或下降）?？筛鶕?jù)輸送物重量、輸送高度不同、設計為輕型或重型傳動。
